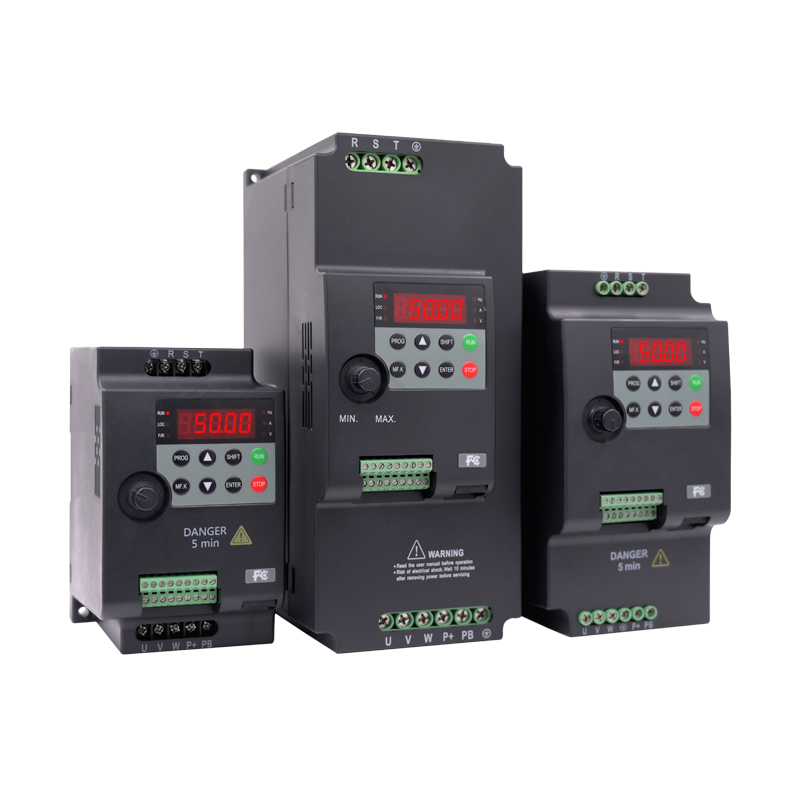

FC100E系列 简易型开环⽮量变频器（0.4~15kW）
FC100E系列 迷你型⽮量变频器是本公司开发的⼀款经济、迷你型变频器，具有体积⼩、⾼性价⽐等优势，采⽤开环⽮量和V/F控制⽅式，以⾼性能的电流⽮量控制技术可实现异步电机控制。
1、开环矢量，VF控制
2、CE认证
3、支持0.4KW至5.5kW的轨道安装
4、内置PID，摆幅频率，简单的PLC和逻辑控制
5、标准RS485通讯接口，支持Modbus RTU通讯
| 电气规格 | |
| 电气规格 | 单 / 三相 200~240V，三相 380~440V，波动不超过 ±10%，失衡率 <3%。 |
| 输入频率 | 50/60Hz ± 5% |
| 输出电压 | 0V~ 输入电压 |
| 输出频率 | 矢量控制：0~300Hz V/F 控制 :0~3200Hz |
| 性能指标 | |
| 过载能力 | 150% 额定输出电流 1 分钟，180% 额定输出电流 2 秒。 |
| 控制方式 | 开环矢量控制 SVC， V/F控制。 |
| 运行命令设定方式 | 操作面板设定、外部端子设定、通讯设定。 |
| 速度设定方式 | 数字设定、模拟设定 / 脉冲设定、通讯设定。 |
| 速度设定分辨率 | 数字设定：0.01Hz，模拟设定：1%× 最大频率。 |
| 速度控制精度 | SVC: ±0.5% |
| 速度控制范围 | SVC: 1:100 |
| 转矩控制响应 | SVC: <200ms |
| 起动转矩 | SVC: 150% 额定转矩 / 0.5Hz |
| 特色功能 | |
| 可编程输入输出端子 | 输入端子功能可编辑，输出端子功能可编辑。 |
| 过程 PID 调节功能 | 内置过程 PID 模块 |
| 供水功能 | 内置恒压供水参数宏 |
| 保护功能 | |
| 过压失速 | 母线电压自动控制，防止过压故障。 |
| 自动限流保护 | 输出电流自动限制，防止过流故障。 |
| 过载预报警及报警 | 过载提前预警及保护 |
| 输入、输出缺相保护 | 输入、输出缺相自动检测及报警功能。 |
| 过压过流失速控制 | 对运行期间电流电压自动限制，防止频繁过流过压跳闸。 |
| 输出对地短路保护 | 输出对地短路有效保护功能 |
| 输出相间短路保护 | 输出相间短路有效保护功能 |
| 输入输出 | |
| 外供模拟电源 | +10V，负载能力 100mA |
| 外供数字电源 | +24V，负载能力 200mA |
| 模拟输入 | AI1：电压 0~10V / 0~20mA |
| 模拟电压输出 | AOV: 0~10V |
| 模拟电流输出 | AOI: 0~20mA |
| 模拟输出 | AO1：0~10V / 0~20mA（电压 / 电流可选） |
| 数字输入 | DI1~DI5（可选为高速脉冲信号） |
| 数字输出 | FM 可选为高频脉冲信号输出。 |
| 继电器输出 | TA/TB/TC 和 RA/RB/RC：触点容量 250VAC/3A/30VDC/1A |
| MODBUS 通讯 | A+、B- |
| 操作显⽰ | |
| LED 显⽰ | 设定频率、输出频率、输出电压、输出电流、电机转速、输出转矩、开关量端⼦、状态参数、编程菜单参数以及故障代码等。 |
| 指示灯 | 3 个单位指⽰灯，3 个状态指⽰灯。 |
| 环境特性 | |
| 工作环境温度 | -10~+40℃，最高 50℃，空气温度变化小于 0.5℃ / 分，40~50℃需降额使用：每超过 1℃ 输出电流降额 2%。 |
| 存贮环境温度 | -40~+70℃ |
| 使用场所 | 室内，不受阳光直射，无尘埃、腐蚀性气体、可燃性气体、油雾、水蒸汽、滴水或盐份等。 |
| 海拔高度 | 低于 1000 米，1000 米以上需降额使用。 |
| 湿度 | 小于 95%RH，无水珠凝结。 |
| 耐振 | 2~9Hz 时为 3.5m/s²，9~200Hz 时为 10m/s²（IEC60721-3-3） |
| 防护等级 | IP20 |
| 污染等级 | 2 级（干性，非导电灰尘污染） |
| 专业认证 | |
| CE | 全系列产品已通过 CE 认证 |
| 型号 | 适配电机 (kW) |
输入电流 (A) |
输出电流 (A) |
额定容量 (A) |
W 宽(mm) |
H 高(mm) |
D 深(mm) |
W1 深1(mm) |
H1 高1(mm) |
Ød 半径(mm) |
GW 重量(kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 单相输入和3相输出 220V (-15%~+15%容差) | |||||||||||
| FC100E-2S-0.4G | 0.4 | 6.5 | 2.1 | 0.7 | 85 | 142 | 116 | 73 | 136 | Ø5 | 1.0 |
| FC100E-2S-0.75G | 0.75 | 8.2 | 4.0 | 1.5 | |||||||
| FC100E-2S-1.5G | 1.5 | 14 | 7.0 | 3.0 | |||||||
| FC100E-2S-2.2GB | 2.2 | 23 | 9.6 | 4.0 | |||||||
| FC100E-2S-4.0GB | 4.0 | 39 | 16.5 | 5.9 | 106.5 | 240.5 | 148 | 96 | 230 | Ø5 | 3.0 |
| FC100E-2S-5.5GB | 5.5 | 60 | 25 | 8.5 | |||||||
| 3相输入和3相输出 220V (-15%~+15%容差) | |||||||||||
| FC100E-2T-4.0GB | 4.0 | 19 | 16.5 | 5.9 | 106.5 | 240.5 | 148 | 96 | 230 | Ø5 | 3.0 |
| FC100E-2T-5.5GB | 5.5 | 28 | 25 | 8.5 | |||||||
| FC100E-2T-7.5GB | 7.5 | 35 | 30 | 11 | |||||||
| 3相输入和3相输出 380V (-15%~+15%容差) | |||||||||||
| FC100E-4T-0.75GB | 0.75 | 3.4 | 2.1 | 1.5 | 85 | 142 | 116 | 73 | 136 | Ø5 | 1.0 |
| FC100E-4T-1.5GB | 1.5 | 5 | 3.8 | 3 | |||||||
| FC100E-4T-2.2GB | 2.2 | 5.8 | 5.1 | 4 | |||||||
| FC100E-4T-4.0GB | 4 | 10.5 | 9 | 5.9 | 95 | 180 | 120 | 83 | 168 | Ø5.0 | 2.0 |
| FC100E-4T-5.5GB | 5.5 | 14.6 | 13 | 8.9 | |||||||
| FC100E-4T-7.5GB | 7.5 | 19 | 17 | 11 | 106.5 | 240.5 | 148 | 96 | 230 | Ø5 | 3.0 |
| FC100E-4T-11GB | 11 | 28 | 25 | 16 | |||||||
| FC100E-4T-15GB | 15 | 35 | 32 | 21 | |||||||
| 单相输入220V和3相输出 380V (-15%~+15%容差) | |||||||||||
| FC100E-2S4T-0.75GB | 0.75 | 7.5 | 2.5 | 1.5 | 85 | 142 | 116 | 73 | 136 | Ø5 | 1.0 |
| FC100E-2S4T-1.5GB | 1.5 | 11 | 3.7 | 3 | |||||||
| FC100E-2S4T-2.2GB | 2.2 | 15 | 5.0 | 4 | |||||||
| FC100E-2S4T-4.0GB | 4 | 26 | 8.5 | 5.9 | 95 | 180 | 120 | 83 | 168 | Ø5.0 | 2.0 |
| FC100E-2S4T-5.5GB | 5.5 | 39 | 13 | 8.9 | |||||||
