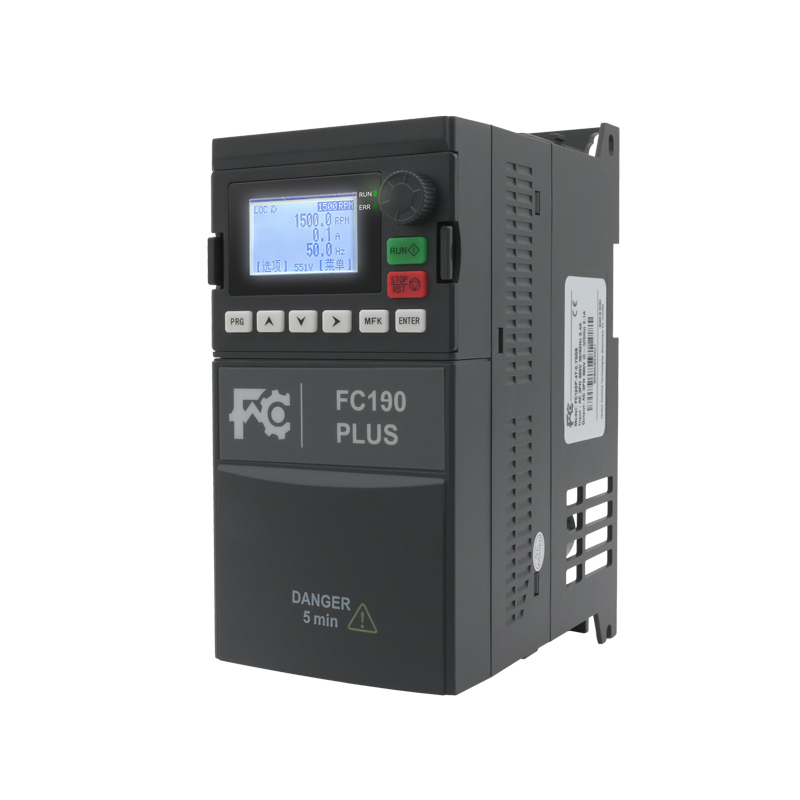

FC190系列高性能驱动器（0.75~630kW）
FC190 是江昇控制全新研发的一款通用变频器。采用无速度传感器矢量控制技术，可用于控制和调节三相异步电动机、高速永磁电机的速度与转矩，广泛应用于纺织、造纸、拉丝、机床、包装、食品、风机、水泵及各种自动化生产设备的驱动。
标配智能 LCD 键盘
- 大文本多功能中英文等多语言 LCD 显示，更快更准确的参数设置。
- 详细的状态信息显示，便于监控和设置。
- 详细的诊断信息，可查看关键节点的状态信息、波形，可查看故障记录以及相关的诊断信息，便于故障查询和维修。
- 自动设定最适宜的参数。使用用途选择功能，只需选择机械用途，即可自动设定最适宜的参数。无需繁琐的参数设定，可缩短试运行时间。
- 最多可存储记录 4 组用户应用参数，方便快捷工艺切换。
- 实现参数上传、下载功能。
- 内置参数变更日志功能。
- LCD 键盘可外引
可靠的制动功能
- 具有磁通制动功能，无制动电阻也能较快制动。
- 具有直流制动功能。
- 30KW~75kW 选配内置制动单元。
- 22kW 及以下机型标配内置制动单元。
- 增加制动电阻即可获得更好的制动效果，同时节省用户电气安装空间，节约用户电气成本。
全面的电机驱动技术
- 支持所有（三相异步、永磁同步）电机的驱动控制。
- 支持速度、力矩控制模式。
- 变频器加同步电机节能效果更好。
系统全面的保护功能
- 变频器保护功能 : 短路保护、过流保护、过压保护、欠压保护、输入输出缺相保护、过载保护、过热保护等。
- 电机保护功能 : 过载保护、电机温度保护等。
- 制动回路保护功能 : 制动管过载、制动管直通、制动电阻保护功能。
| 型号 | 适配电机 (kW) |
输入电流 (A) |
输出电流 (A) |
额定容量 (A) |
W 宽(mm) |
H 高(mm) |
D 深(mm) |
W1 深1(mm) |
H1 高1(mm) |
Ød 半径(mm) |
GW 重量(kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 3相输入和3相输出 380V (-15%~+15%容差) | |||||||||||
| FC190-4T-0.75GB | 0.75 | 3.4 | 2.1 | 1.5 | 89.6 | 197.2 | 139 | 74 | 187 | Ø5 | 1.5 |
| FC190-4T-1.5GB | 1.5 | 5 | 3.8 | 3 | |||||||
| FC190-4T-2.2GB | 2.2 | 5.8 | 5.1 | 4 | |||||||
| FC190-4T-4.0GB | 4.0 | 10.5 | 9 | 5.9 | 102 | 202 | 162 | 90 | 189.1 | Ø5.6 | 3.0 |
| FC190-4T-5.5GB | 5.5 | 14.6 | 13 | 8.9 | |||||||
| FC190-4T-7.5GB | 7.5 | 19 | 17 | 11 | |||||||
| FC190-4T-11GB | 11 | 28 | 25 | 16 | 125 | 242.5 | 169.5 | 108.5 | 226 | Ø6.3 | 3.5 |
| FC190-4T-15GB | 15 | 35 | 32 | 21 | |||||||
| FC190-4T-18.5GB | 18.5 | 39 | 37 | 24 | 165 | 297 | 206.2 | 147 | 278.5 | Ø7 | 6.0 |
| FC190-4T-22GB | 22 | 47 | 45 | 30 | |||||||
| FC190-4T-30G(B) | 30 | 62 | 60 | 39 | 225 | 360 | 231.7 | 206 | 342 | 10.0 | |
| FC190-4T-37G(B) | 37 | 77 | 75 | 49 | |||||||
| FC190-4T-45G(B) | 45 | 92 | 90 | 59 | 260 | 440 | 240 | 220 | 420 | Ø8 | 20.0 |
| FC190-4T-55G(B) | 55 | 113 | 110 | 72 | |||||||
| FC190-4T-75G(B) | 75 | 156 | 152 | 114 | 300 | 555 | 280 | 240 | 535 | Ø10 | 33.0 |
| FC190-4T-90G | 90 | 180 | 176 | 134 | 338 | 580 | 325 | 270 | 560 | 50.0 | |
| FC190-4T-110G | 110 | 214 | 210 | 160 | |||||||
| FC190-4T-132G | 132 | 256 | 253 | 192 | 400 | 780 | 350 | 320 | 756 | 75.0 | |
| FC190-4T-160G | 160 | 307 | 304 | 231 | |||||||
| FC190-4T-185G | 185 | 345 | 340 | 236 | |||||||
| FC190-4T-200G | 200 | 385 | 377 | 250 | 520 | 780 | 355 | 380 | 756 | Ø12 | 96.0 |
| FC190-4T-220G | 220 | 430 | 426 | 280 | |||||||
| FC190-4T-250G | 250 | 468 | 465 | 355 | 620 | 880 | 370 | 480 | 848 | Ø14 | 121 |
| FC190-4T-280G | 280 | 525 | 520 | 396 | |||||||
| FC190-4T-315G | 315 | 590 | 585 | 445 | 780 | 1350 | 394 | 620 | 1320 | 243 | |
| FC190-4T-355G | 355 | 665 | 650 | 500 | |||||||
| FC190-4T-400G | 400 | 785 | 725 | 565 | |||||||
| 电气规格 | |
| 电气规格 | 单 / 三相 200~240V，三相 380~440V，波动不超过 ±10%，失衡率 <3%。 |
| 输入频率 | 50/60Hz ± 5% |
| 输出电压 | 0V~ 输入电压 |
| 输出频率 | 矢量控制：0~1000Hz |
| 性能指标 | |
| 过载能力 | 150% 额定输出电流 1 分钟，180% 额定输出电流 2 秒。 |
| 控制方式 | 开环矢量控制 SVC |
| 运行命令设定方式 | 操作面板设定、外部端子设定、通讯设定。 |
| 速度设定方式 | 数字设定、模拟设定 / 脉冲设定、通讯设定。 |
| 速度设定分辨率 | 数字设定：0.01Hz，模拟设定：1%× 最大频率。 |
| 速度控制精度 | SVC: ±0.5% |
| 速度控制范围 | SVC: 1:100 |
| 转矩控制响应 | SVC: <200ms |
| 起动转矩 | SVC: 150% 额定转矩 / 0.5Hz |
| 特色功能 | |
| 可编程输入输出端子 | 输入端子功能可编辑，输出端子功能可编辑。 |
| 过程 PID 调节功能 | 内置过程 PID 模块 |
| 纺织摆频功能 | 内置纺织摆频功能模块 |
| 供水功能 | 内置恒压供水参数宏 |
| 保护功能 | |
| 过压失速 | 母线电压自动控制，防止过压故障。 |
| 自动限流保护 | 输出电流自动限制，防止过流故障。 |
| 过载预报警及报警 | 过载提前预警及保护 |
| 输入、输出缺相保护 | 输入、输出缺相自动检测及报警功能。 |
| 过压过流失速控制 | 对运行期间电流电压自动限制，防止频繁过流过压跳闸。 |
| 输出对地短路保护 | 输出对地短路有效保护功能 |
| 输出相间短路保护 | 输出相间短路有效保护功能 |
| 输入输出 | |
| 外供模拟电源 | +10V-GND |
| 外供数字电源 | 24V-COM |
| 模拟输入 | AI1：电压 0~10V / 0~20mA AI2：电压 0~10V / 0~20mA |
| 模拟输出 | AO1：0~10V / 0~20mA（电压 / 电流可选） AO2：0~10V / 0~20mA（电压 / 电流可选） |
| 数字输入 | DI1~DI5（可选为高速脉冲信号） |
| 数字输出 | FM、AO2，FM 可选为高频脉冲信号输出。 |
| 继电器输出 | TA/TB/TC 和 RA/RB/RC：触点容量 250VAC/3A/30VDC/1A |
| MODBUS 通讯 | A+、B- |
| 环境特性 | |
| 工作环境温度 | -10~+40℃，最高 50℃，空气温度变化小于 0.5℃ / 分，40~50℃需降额使用：每超过 1℃ 输出电流降额 2%。 |
| 存贮环境温度 | -40~+70℃ |
| 使用场所 | 室内，不受阳光直射，无尘埃、腐蚀性气体、可燃性气体、油雾、水蒸汽、滴水或盐份等。 |
| 海拔高度 | 低于 1000 米，1000 米以上需降额使用。 |
| 湿度 | 小于 95%RH，无水珠凝结。 |
| 耐振 | 2~9Hz 时为 3.5m/s²，9~200Hz 时为 10m/s²（IEC60721-3-3） |
| 防护等级 | IP20 |
| 污染等级 | 2 级（干性，非导电灰尘污染） |
| 专业认证 | |
| CE | 全系列产品已通过 CE 认证 |
