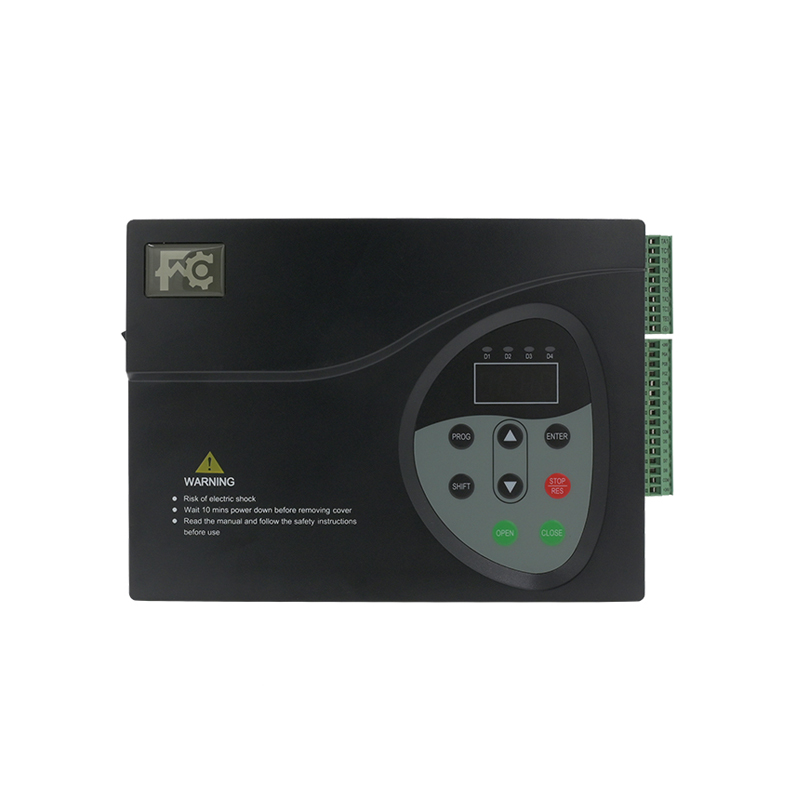

DM100系列电梯门机控制器（0.2~0.75kW）
DM100系列电梯门机控制器是一款专用于驱动电梯门、冷库门、地铁门等门机系统的变频控制器。它集成了门开关逻辑控制和电机驱动功能，通过外部系统的开关门命令实现对整个门系统的控制，可驱动交流异步电机和永磁同步电机（PMSM），支持速度控制和距离控制两种控制模式。
1、支持两种自动调整模式，带-Load自动调整和空载自动调谐
2、对于使用通用ABZ编码器的交流永磁同步电机上的CLVC，打开支持集电极输出或推挽输出
3、对于SVC，固定扭矩升压等功能，定制支持扭矩升压和过励磁
4、支持车门宽度自动调节
5、支持自动演示
6、支持障碍物自动识别
| 项目 | 基本参数 | |
|---|---|---|
| 基本规格 | 最大输出频率 | 99.00 Hz |
| 速度范围 |
1:50 (SVC) 1:1000 (CLVC) SVC: 无传感器矢量控制 CLVC: 闭环矢量控制 |
|
| 速度稳定性 |
±0.5% (SVC) ±0.05% (CLVC) |
|
| 启动扭矩 |
1 Hz/150% (SVC) 0 Hz/180% (CLVC) |
|
| 频率分辨率 | 0.01 Hz | |
| 当前分辨率 | 0.01 A | |
| 载波频率 | 2 – 16 kHz | |
| 主要功能 | — | 支持两种自动调谐模式：有载自动调谐和无载自动调谐。 |
| 对于使用普通 ABZ 编码器的交流 PMSM 上的 CLVC，支持集电极开路输出或推挽输出。 | ||
| SVC 支持固定转矩提升、定制转矩提升和过励磁等功能。 | ||
| 支持门宽自动调整 | ||
| 支持自动演示 | ||
| 支持受阻时自动识别 | ||
| 保护功能 | — | 支持控制器过载保护（额定电流的 150% 为 1 分钟，额定电流的 180% 为 1 秒）。 |
| 支持过压、欠压、过流、输出缺相和相间短路保护。 | ||
| 环境 | 安装位置 | 室内，避免阳光直射、灰尘、腐蚀性气体、可燃气体、油雾、蒸汽、滴水 和 盐。 |
| 海拔高度 | 低于 1000 米 如果海拔高度高于 1000 米，则降额计算。 | |
| 环境温度 | -10° C 至 +40° C 若环境温度在 45~50° C 之间则降额。 | |
| 湿度 | 小于 95% 相对湿度，无冷凝。 | |
| 振动 | < 5.9 m/s² (0.6 g) | |
| 存储温度 | -20° C ~ +60° C | |
| 冷却方法 | 自然冷却，0.2 kW 强制风冷，0.4 kW 和 0.75 kW。 | |
| 防护等级 | IP20 | |
| 存储位置 | 室内，清洁干燥。 | |
| 交通运输 | 用标准箱包装，可通过长途汽车、火车、飞机或轮船运输。 | |
| 运输过程中的振动 | 当 SIN 振动频率为 9-200 Hz 时为 15 m/s² (1.5 g) | |
| 型号 | 适配电机 (kW) |
输入电流 (A) |
输出电流 (A) |
额定容量 (A) |
W 宽(mm) |
H 高(mm) |
D 深(mm) |
GW 重量(kg) |
|||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 单相输入和3相输出 220V (-15%~+15%容差) | |||||||||||
| DM100-2S-0.2 | 0.2 | 2.7 | 1.3 | 0.5 | 213.7 | 147 | 66 | 1 | |||
| DM100-2S-0.4 | 0.4 | 5.4 | 2.3 | 1 | |||||||
| DM100-2S-0.75 | 0.75 | 8.2 | 4 | 1.5 | |||||||
