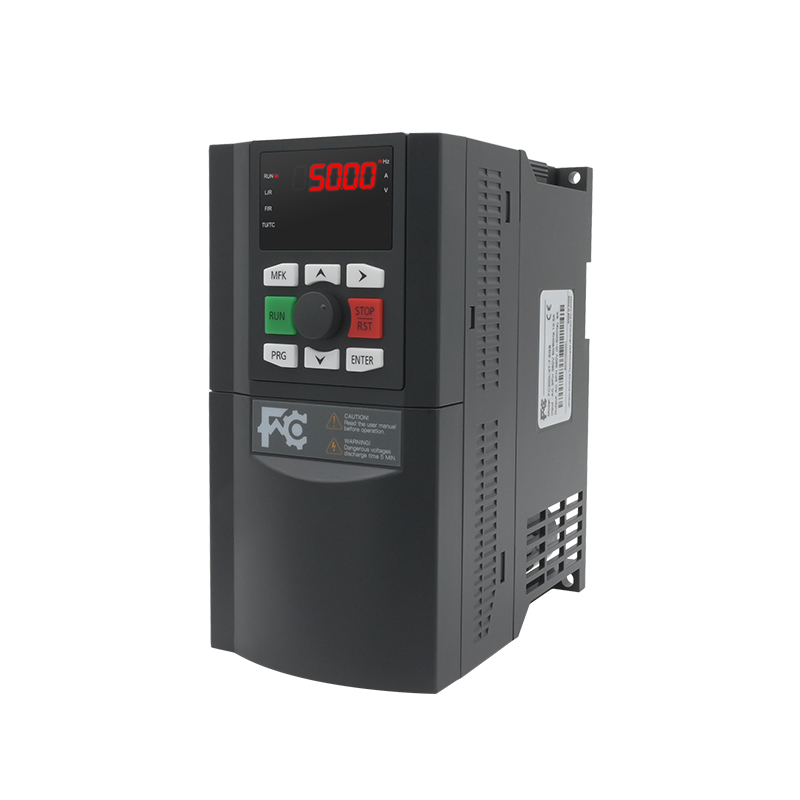

| 型号 | 适配电机 (kW) |
输入电流 (A) |
输出电流 (A) |
额定容量 (A) |
W 宽(mm) |
H 高(mm) |
D 深(mm) |
W1 深1(mm) |
H1 高1(mm) |
Ød 半径(mm) |
GW 重量(kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 3相输入和3相输出 220V (-15%~+15%容差) | |||||||||||
| FC200L-2T-2.2GB | 2.2 | 10.5 | 9.0 | 5.9 | 89.6 | 197.2 | 139 | 74 | 187 | Ø5 | 1.5 |
| FC200L-2T-4.0GB | 4.0 | 14.6 | 13 | 8.9 | 125 | 242.5 | 169.5 | 108.5 | 226 | Ø6.3 | 3 |
| FC200L-2T-5.5GB | 5.5 | 26 | 25 | 17 | |||||||
| FC200L-2T-7.5GB | 7.5 | 35 | 32 | 21 | |||||||
| 3相输入和3相输出 380V (-15%~+15%容差) | |||||||||||
| FC200L-4T-4.0GB | 4 | 10.5 | 9 | 5.9 | 102 | 202 | 162 | 90 | 189.1 | Ø5.6 | 3.0 |
| FC200L-4T-5.5GB | 5.5 | 14.6 | 13 | 8.9 | |||||||
| FC200L-4T-7.5GB | 7.5 | 20.5 | 17 | 11 | 125 | 242.5 | 169.5 | 108.5 | 226 | Ø6.3 | 3.5 |
| FC200L-4T-11GB | 11 | 26 | 25 | 17 | |||||||
| FC200L-4T-15GB | 15 | 35 | 32 | 21 | |||||||
| FC200L-4T-18.5GB | 18.5 | 39 | 37 | 24 | 165 | 297 | 206.2 | 147 | 278.5 | Ø7 | 6.0 |
| FC200L-4T-22GB | 22 | 47 | 45 | 30 | |||||||
| 电气规格 | |
| 电气规格 | 单 / 三相 200~240V，三相 380~440V，波动不超过 ±10%，失衡率 <3%。 |
| 输入频率 | 50/60Hz ± 5% |
| 输出电压 | 0V~ 输入电压 |
| 输出频率 | 矢量控制：0~300Hz V/F 控制 :0~500Hz |
| 性能指标 | |
| 过载能力 | 150% 额定输出电流 1 分钟，180% 额定输出电流 2 秒。 |
| 控制方式 | 开环矢量控制 SVC， V/F控制。 |
| 运行命令设定方式 | 操作面板设定、外部端子设定。 |
| 速度设定方式 | 多段速度设定 |
| 速度控制精度 | SVC: ±0.5% |
| 速度控制范围 | SVC: 1:100 |
| 转矩控制响应 | SVC: <200ms |
| 起动转矩 | SVC: 150% 额定转矩 / 0.5Hz |
| 保护功能 | |
| 过压失速 | 母线电压自动控制，防止过压故障。 |
| 自动限流保护 | 输出电流自动限制，防止过流故障。 |
| 过载预报警及报警 | 过载提前预警及保护 |
| 输入、输出缺相保护 | 输入、输出缺相自动检测及报警功能。 |
| 过压过流失速控制 | 对运行期间电流电压自动限制，防止频繁过流过压跳闸。 |
| 输出对地短路保护 | 输出对地短路有效保护功能 |
| 输出相间短路保护 | 输出相间短路有效保护功能 |
| 输入输出 | |
| 外供数字电源 | 24V |
| 数字输入 | DI1~DI9（可选择为高速脉冲信号） |
| 继电器输出 | TA/TB/TC/BRA/BRB/BRC/RA/RCPA/PC: 接触评级250VAC/3A 或 30VDC/1A |
| 操作显⽰ | |
| LED 显⽰ | 设定频率、输出频率、输出电压、输出电流、电机转速、输出转矩、开关量端⼦、状态参数、编程菜单参数以及故障代码等。 |
| 指示灯 | 3 个单位指⽰灯，4 个状态指⽰灯。 |
| 环境特性 | |
| 工作环境温度 | -10~+40℃，最高 50℃，空气温度变化小于 0.5℃ / 分，40~50℃需降额使用：每超过 1℃ 输出电流降额 2%。 |
| 存贮环境温度 | -40~+70℃ |
| 使用场所 | 室内，不受阳光直射，无尘埃、腐蚀性气体、可燃性气体、油雾、水蒸汽、滴水或盐份等。 |
| 海拔高度 | 低于 1000 米，1000 米以上需降额使用。 |
| 湿度 | 小于 95%RH，无水珠凝结。 |
| 耐振 | 2~9Hz 时为 3.5m/s²，9~200Hz 时为 10m/s²（IEC60721-3-3） |
| 防护等级 | IP20 |
| 污染等级 | 2 级（干性，非导电灰尘污染） |
