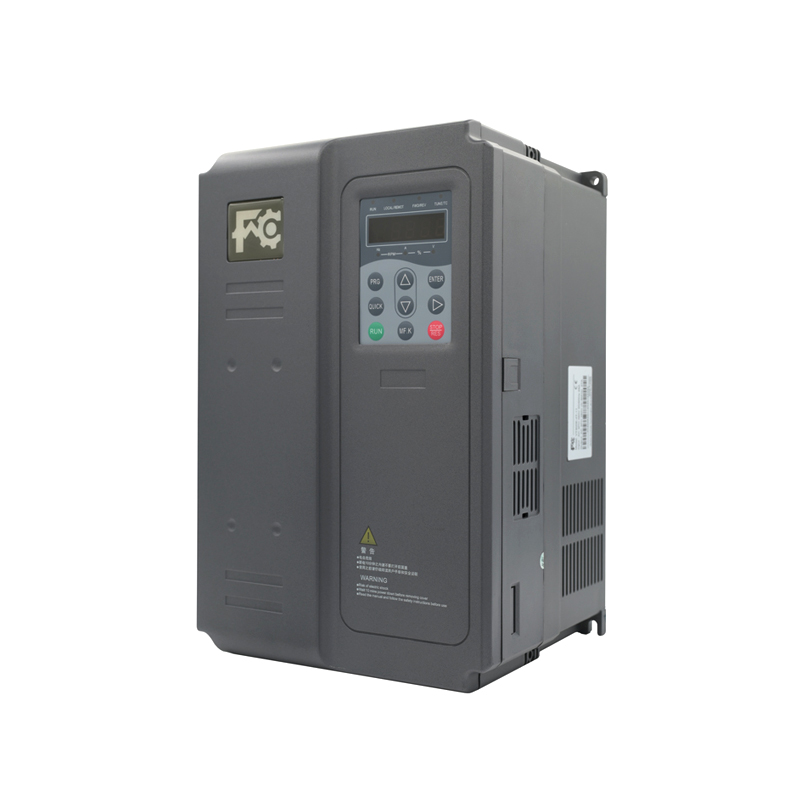

FC320L系列 闭环电梯矢量控制变频器（7.5~15kW）
FC320L 是本公司开发和制造的专用电梯矢量控制变频器。它吸收了该行业标杆产品的技术优势，优化并升级了电机矢量控制和平滑曲线计算的算法。该产品是电梯行业中最实用、专业且易于使用的专用变频器。
1、适用于永磁同步电机和异步电机的驱动控制，具有多种旋转编码器接口
2、具有电机参数自整定功能，可用于静态整定或全整定;灵活的启动曲线处理，多段S曲线设置，4级加减速时间设置，确保良好的电梯运行舒适性
3、具有简单实用的电池操作功能，48V电源输入可完成断电自救
4、具有使能检测、制动接触器控制、输出接触器控制、强制减速判断、超速保护、速度偏差检测、提前开门、触点附着力检测、电机过热检测、启动预扭矩补偿等多种电梯功能 特殊功能使电梯控制简单易行
5、操作面板独特的单键设计，让复杂的键盘操作变得简单;并且可以通过RJ45端口连接到任何位置，使电梯调试方便简单;参数复制单元使用方便，方便批量调试;内置直流电抗器和制动单元，提高了系统的输出功率因数，降低了电气系统外部元件的成本
6、全系列独立风道设计，专业防雷设计，专业加工生产平台，先进的过程控制，确保FC320L电梯专用变频器质量
| 基本规格 | |
| 载波频率 | 2kHz~16kHz；根据负载特性，自动调整载波频率。 |
| 输入频率分辨率 | 数字设定：0.01Hz 模拟设定：最高频率 ×0.1% |
| 输出频率精度 | 数字设定：最高频率 ×±0.01% 模拟设定：最高频率 ×±0.01% |
| 控制方法 | 开环矢量控制（SVC）/ 闭环矢量控制（FVC）/ VF 控制 |
| 启动扭矩 | 0.5Hz/180%(SVC); 0Hz/200%(FVC) |
| 速度范围 | 1:100 (SVC)/1:1000 (FVC) /1:50 (V/F) |
| 稳速精度 | ±0.5% (SVC) ±0.05% (FVC) |
| 过载能力 | 150% 额定电流持续 60 秒；180% 额定电流持续 1 秒。 |
| 电机调谐 | 带负载调谐；无负载调谐。 |
| 加减速曲线 | 直线或 S 曲线加减速方式；四组加减速时间及四组 S 曲线设定；多种组合。 |
| 维护控制 | 可以指定任意数量的速度 |
| 多速运行 | 实现高达 8 速运行 |
| 自动电压调节器（AVR） | 当电网电压变化时，能自动保持输出电压恒定。 |
| 操作显⽰ | |
| LED 显⽰ | 可显示设定频率、输出频率、输出电压、输出电流等参数。 |
| 保护功能 | 开机短路检测、输入输出缺相保护、过流保护、过压保护、欠压保护40 多种保护。 |
| 按键锁和功能选择 | 实现按键的部分或全部锁定，并定义某些按键的作用范围，防止误操作。 |
| 个性化 | |
| 开机外围设备安全自检 | 可实现外围设备的接地、短路等安全检测。 |
| 停电应急操作 | 应急行动计划实施简便 |
| 超速保护 | 内置电梯超速保护功能；多种动作选择。 |
| 判断速度偏差 | 内置速度偏差检测功能；及时发现电梯潜在的隐患。 |
| 强制移位功能 | 具有强制变速检测功能；能有效防止电梯冲顶、蹲底现象。 |
| 直接对接功能 | 结合直接对接命令，实现无爬行操作。 |
| 电机温度检测 | 及时判断电机温度，消除安全隐患。 |
| 强制移位功能 | 具有强制变速检测功能；能有效防止电梯冲顶、蹲底现象。 |
| 直接对接功能 | 结合直接对接命令，实现无爬行操作。 |
| 电机温度检测 | 及时判断电机温度，消除安全隐患。 |
| 开始补偿 | 三种启动转矩补偿方式：模拟、数字、无称重。 |
| QUICK 按钮 | 用户定义的快捷菜单 |
| 定时控制 | 方便的定时控制功能 |
| 输入输出特性 | |
| 运行命令通道 | 两个通道：给定作面板，给定控制端子。 |
| 频率源 | 4 个频率源：数字参考、多速参考、模拟电压 1 参考和模拟电压 2 参考。 |
| 输入端子 | 10 个数字输入端子，其中一个可用作高速脉冲输入，兼容有源 PNP 或 NPN 输入模式。
2 个模拟输入端子，其中一个只能用作电压输入，另一个可用作电压输入或电流输入。 |
| 输出端子 | 3 个数字输出端子
2 个继电器输出端子 1 通道模拟输出端子，可分别选择 0/4~20mA 或 0/2~10V，可实现设定频率、输出频率等物理量的输出。 |
| 环境特性 | |
| 工作环境温度 | -10~+40℃，最高 50℃，空气温度变化小于 0.5℃ / 分 |
| 存贮环境温度 | -40~+70℃ |
| 使用场所 | 室内，避免阳光直射，尘埃、腐蚀性气体、可燃性气体、油雾、水蒸汽、滴水或盐份等。 |
| 海拔高度 | 低于 1000 米，1000 米以上需降额使用。 |
| 湿度 | 小于 95%RH，无水珠凝结。 |
| 耐振 | 2~9Hz 时为 3.5m/s²，9~200Hz 时为 10m/s²（IEC60721-3-3） |
| 防护等级 | IP20 |
| 污染等级 | 2 级（干性，非导电灰尘污染） |
| 专业认证 | |
| CE | 全系列产品已通过 CE 认证 |
| 型号 | 适配电机 (kW) |
输入电流 (A) |
输出电流 (A) |
额定容量 (A) |
W 宽(mm) |
H 高(mm) |
D 深(mm) |
W1 深1(mm) |
H1 高1(mm) |
Ød 半径(mm) |
GW 重量(kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 3相输入和3相输出 380V (-15%~+15%容差) | |||||||||||
| FC320L-4T-4.0GB | 4.0 | 10.5 | 9.0 | 5.9 | 160 | 248 | 183 | 148 | 236 | Ø5.0 | 2.5 |
| FC320L-4T-5.5GB | 5.5 | 14.8 | 13 | 8.9 | |||||||
| FC320L-4T-7.5GB-M | 7.5 | 20.5 | 18 | 11 | |||||||
| FC320L-4T-7.5GB | 7.5 | 20.5 | 18 | 11 | 208 | 322 | 192 | 190 | 305 | Ø6.0 | 6.5 |
| FC320L-4T-11GB | 11 | 29 | 27 | 17 | 6.8 | ||||||
| FC320L-4T-15GB | 15 | 36 | 33 | 21 | 7.3 | ||||||
