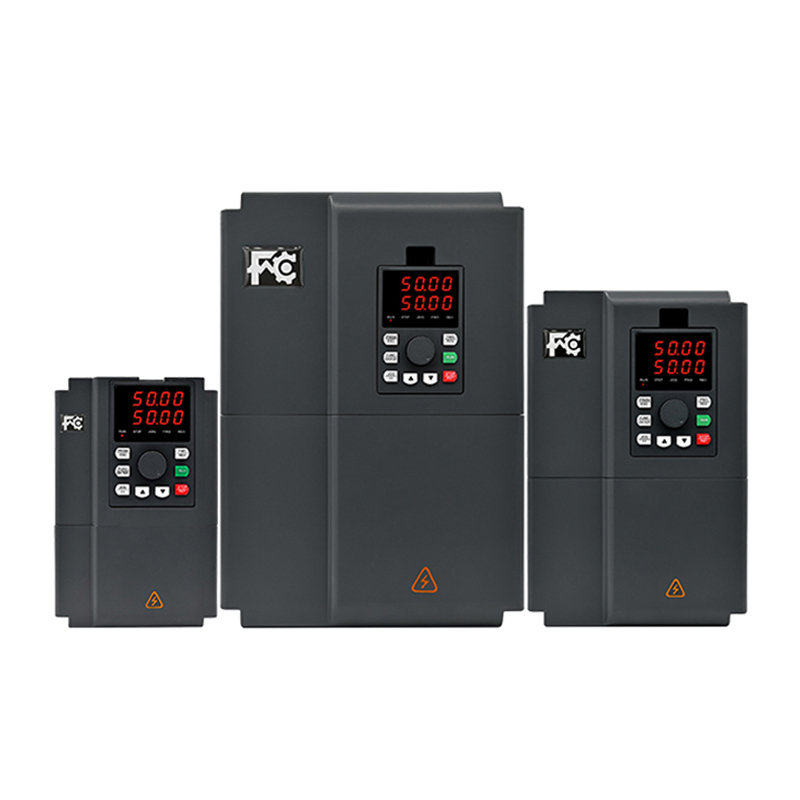

FC280系列高性能矢量通用变频器（0.75~1132kW）
FC280系列高性能矢量通用变频器是江昇控制研发的新一代变频器。可实现有 PG 速度闭环矢量控制和无 PG 速度开环矢量控制，具备速度控制转矩补偿、转差补偿、节能控制、自学习等先进的应用功能，可以满足不同行业客户的需求，FC280 可以驱动异步电机和同步电机。
1、三种控制方式：V/F控制、开环矢量控制、闭环矢量控制
2、适用于高精度、快速响应、高扭矩、大惯性、潜在负载等高端场所
3、超低速高启动转矩，闭环矢量控制状态下零速可输出150%额定转矩
4、多功能输入输出终端功能，多功能模拟输入输出功能和串行通信功能为用户提供了很多便利
5、具有自动调节载波频率的功能，运行更加稳定可靠
6、具有速度跟踪和重启功能，实现平稳启动，不影响旋转电机
7、具有自动电压调节功能，可有效解决大功率电机低频振荡问题
8、下垂控制使多个逆变器的功率分配更容易
9、内置0.75KW至22KW制动单元，如需快速停车，可直接连接制动电阻
| 电源输入 | |
| 输入电压 | 1AC 220V±15%,3AC 220V±15%, 3AC 380V±15%, 3AC 660V±10%,3AC 1140V±15%. |
| 输入频率 | 47~63Hz |
| 功率因数 | ≥ 95% |
| 性能指标 | |
| 控制方式 | V/F 控制、无 PG 矢量控制 (SVC)、有 PG 矢量控制 (FVC)。 |
| V/F 控制 | 直线、多点、平方 V/F 曲线、V/F 分离。 |
| 运行命令设定方式 | 键盘控制、端子控制、串行通讯控制。 |
| 频率参考源 | 数字、模拟、脉冲频率、串行通讯、多级速度、简易 PLC、PID 多种模式的组合及不同模式可切换。 |
| 过载能力 | G 型：150% 额定电流 60s，180% 额定电流 3s。
P 型：120% 额定电流 60s，150% 额定电流 3s。 |
| 启动扭矩 | G 型：0.5Hz/150%(SVC),0Hz/180%(FVC)。
P 型：0.5Hz/100%。 |
| 调速范围 | 1:100(SVC) 1:1000(FVC) |
| 速度控制精度 | ±0.5%(SVC) ±0.02%(FVC) |
| 载波频率 | 0.5 ~ 16.0 kHz; 根据负载特性自动调整载波频率。 |
| 频率分辨率 | 数字设定：0.01Hz 模拟设定：最高频率 ×0.00025 |
| 扭矩提升 | 自动转矩提升； 手动转矩提升 0.1 ～ 30% |
| 加减速模式 | 直线或 S 曲线，4 种加 / 减速时间，范围 0.0~6500.0s |
| 直流制动器 | 支持启动、停止直流制动； |
| 点动控制 | 点动频率范围：0.0Hz~50.00Hz； 点动加减速时间：0~6500.0s |
| 简易 PLC 及多步速操作 | 内置 PLC 或控制终端，可设置 1~6 级速度。 |
| 内置 PID | 内置 PID 控制，可轻松实现压力、温度、流量等工艺参数的闭环控制。 |
| 自动电压调节（AVR） | 当电网电压变化时自动维持恒定的输出电压 |
| 共直流母线 | 共直流母线功能：多台逆变器可使用共直流母线。 |
| 摆频控制 | 摆频控制功能：多路三角脉冲频率控制 |
| 定长控制 | 设定长度控制 |
| 时序控制 | 设定时间范围：0~6500min |
| 人机界面 | |
| LED 显⽰ | 可显示设定频率、输出频率、输出电压、输出电流等 |
| 主控制 | |
| 输入端子 | 6 个可编程数字量输入，可扩展为 4 个数字量输入，其中一个支持高速脉冲输入； 1 个模拟电压输入 0~10VDC； 2 个电压输入 0~10VDC 或电流输入 0~20mA。 |
| 输出端子 | 1 路开路集电极输出，可扩展为 1 路高速脉冲输出； 2 路继电器输出； 2 路模拟量输出：电压输出 0~10VDC 或电流输出 0~20mA。 |
| 环境特性 | |
| 防护等级 | IP20 |
| 湿度和温度 | 90%RH 以下 ( 无结露 ),-10℃～ +40℃。环境温度超过 40℃时，变频器将降额使用。 |
| 振动 | 20 Hz 以下 9.8m/s(1G), 20Hz 以上 5.88m/s(0.6G) |
| 店面环境 | ≤ 1000M, 室内（无腐蚀性气体和液体） |
| 储存温度 | -20℃ ~60℃ |
| 冷却方式 | 强制风冷 |
| 型号 | 适配电机 (kW) |
输入电流 (A) |
输出电流 (A) |
额定容量 (A) |
W 宽(mm) |
H 高(mm) |
D 深(mm) |
W1 深1(mm) |
H1 高1(mm) |
Ød 半径(mm) |
GW 重量(kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 3相输入和3相输出 380V (-15%~+15%容差) | |||||||||||
| FC280-4T-0.75GB/1.5PB | 0.75/1.5 | 3.4/5 | 2.1/3.8 | 1.5/3 | 118 | 185 | 157 | 106 | 175 | Ø4.5 | 2.47 |
| FC280-4T-1.5GB/2.2PB | 1.5/2.2 | 5/5.8 | 3.8/5.1 | 3/4 | 2.53 | ||||||
| FC280-4T-2.2GB/3.0PB | 2.2/3.0 | 5.8/8.0 | 5.1/6.8 | 4/4.9 | 160 | 247 | 177 | 148 | 235 | Ø5.5 | 2.70 |
| FC280-4T-3.0GB/4.0PB | 3.0/4 | 8.0/10.5 | 6.8/9 | 4.9/5.9 | |||||||
| FC280-4T-4.0GB/5.5PB | 4/5.5 | 10.5/14.6 | 9/13 | 5.9/8.9 | |||||||
| FC280-4T-5.5GB/7.5PB | 5.5/7.5 | 14.6/20.5 | 13/17 | 8.9/11 | 4.6 | ||||||
| FC280-4T-7.5GB/11PB | 7.5/11 | 20.5/26 | 17/25 | 11/17 | 4.83 | ||||||
| FC280-4T-11GB/15PB | 11/15 | 26/35 | 25/32 | 17/21 | 5.18 | ||||||
| FC280-4T-15GB/18.5PB | 15/18.5 | 35/38.5 | 32/37 | 21/24 | 220 | 321 | 198 | 205 | 305 | 7.94 | |
| FC280-4T-18.5GB/22PB | 18.5/22 | 38.5/46.5 | 37/45 | 24/30 | 8.8 | ||||||
| FC280-4T-22GB/30PB | 22/30 | 46.5/62 | 45/60 | 30/40 | 8.91 | ||||||
| FC280-4T-30G/37P(B) | 30/37 | 62/76 | 60/75 | 40/57 | 250 | 426 | 210 | 210 | 410 | Ø9 | 14.6 |
| FC280-4T-37G/45P(B) | 37/45 | 76/92 | 75/91 | 57/69 | |||||||
| FC280-4T-45G/55P(B) | 45/55 | 92/113 | 91/112 | 69/85 | 300 | 492 | 236 | 266 | 473 | 19.5 | |
| FC280-4T-55G/75P(B) | 55/75 | 113/157 | 112/150 | 85/114 | 19.8 | ||||||
| FC280-4T-75G/90P(B) | 75/90 | 157/180 | 150/176 | 114/134 | 320 | 555 | 230 | 230 | 536 | Ø12 | 26.5 |
| FC280-4T-90G/110P(B) | 90/110 | 180/214 | 176/210 | 134/160 | 410 | 634 | 240 | 320 | 611 | 48.3 | |
| FC280-4T-110G/132P(B) | 110/132 | 214/256 | 210/253 | 160/192 | 49 | ||||||
| FC280-4T-132G/160P | 132/160 | 256/307 | 253/304 | 192/231 | 475 | 692 | 347 | 320 | 669 | 72.4 | |
| FC280-4T-160G/185P | 160/185 | 307/340 | 304/330 | 231/236 | 73.5 | ||||||
| FC280-4T-185G/200P | 185/200 | 340/385 | 330/377 | 236/250 | 420 | 790 | 366 | 310 | 764 | 80 | |
| FC280-4T-200G/220P | 200/220 | 385/430 | 377/426 | 250/280 | |||||||
| FC280-4T-220G/250P | 220/250 | 430/468 | 426/465 | 280/355 | 490 | 810 | 370 | 360 | 785 | 93.5 | |
| FC280-4T-250G/280P | 250/280 | 468/525 | 465/520 | 355/396 | 490 | 1110 | 370 | 360 | 1085 | 126 | |
| FC280-4T-280G/315P | 280/315 | 525/590 | 520/585 | 396/445 | 650 | 1190 | 370 | 520 | 1159 | Ø14 | 164 |
| FC280-4T-315G/355P | 315/355 | 590/665 | 585/650 | 445/500 | 165 | ||||||
| FC280-4T-355G/400P | 355/400 | 665/785 | 650/725 | 500/565 | 166 | ||||||
| FC280-4T-400G/450P | 400/450 | 785/883 | 725/820 | 565/630 | 167 | ||||||
