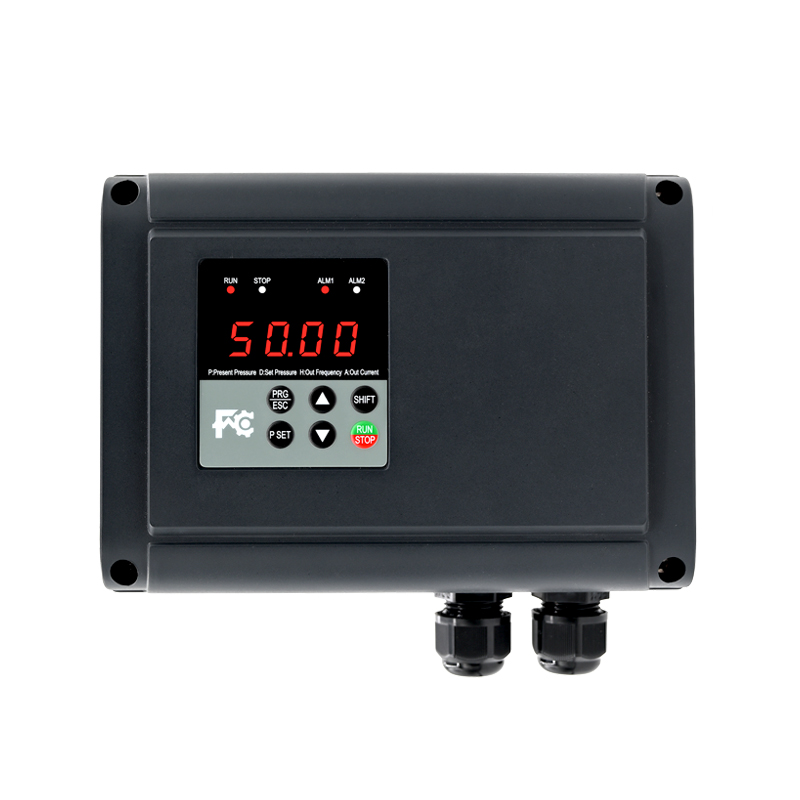

FC610系列 IP54高防护等级水泵专用变频器（0.75~11kW）
FC610系列IP54高防护等级水泵专用变频器，专⻔应⽤于⽔泵⾏业的中⼩功率电机，⾼防护⼀体化设计，简洁紧凑，性能卓越。系统操作简单，可靠性⾼，电机噪声低，可实现单泵控制和多泵智能联机运⾏。
1、超低噪音设计，电机运转声音柔和悦耳
2、IP54高防护设计，防尘防水
3、参数设置方便，一键宏参数设置在线功能
4、完备的保护功能
| 电气规格 | |
| 电气规格 | 单 / 三相 200~240V，三相 380~440V，波动不超过 ±10%，失衡率 <3%。 |
| 输入频率 | 50/60Hz ± 5% |
| 输出电压 | 0V~ 输入电压 |
| 性能指标 | |
| 过载能力 | 110% 额定输出电流 1 分钟。 |
| 控制方式 | V/F控制 |
| 运行命令设定方式 | 操作面板设定、外部端子设定、通讯设定。 |
| 速度设定方式 | 数字设定、模拟设定 / 脉冲设定、通讯设定。 |
| 保护功能 | |
| 过压失速 | 母线电压自动控制，防止过压故障。 |
| 自动限流保护 | 输出电流自动限制，防止过流故障。 |
| 过载预报警及报警 | 过载提前预警及保护 |
| 输入、输出缺相保护 | 输入、输出缺相自动检测及报警功能。 |
| 过压过流失速控制 | 对运行期间电流电压自动限制，防止频繁过流过压跳闸。 |
| 输出对地短路保护 | 输出对地短路有效保护功能 |
| 输出相间短路保护 | 输出相间短路有效保护功能 |
| 输入输出 | |
| 外供模拟电源 | +24V，负载能力 100mA |
| 模拟输入 | AI1: 电压 0~10V/0-20mA AI2: 电压 0~10V/0-20mA |
| 数字输入 | DI1、DI2 |
| 数字输出 | DO1 |
| 继电器输出 | TA/TB/TC: 触点容量 250VAC/3A 或 30VDC/1A |
| MODBUS 通讯 | A+、B- |
| 操作显⽰ | |
| LED 显⽰ | 4位LED数码管输出频率、输出电流、电流压⼒、设定压⼒和故障代码等。 |
| 指示灯 | 4 个状态指⽰灯。 |
| 环境特性 | |
| 工作环境温度 | -10~+40℃，最高 50℃，空气温度变化小于 0.5℃ / 分，40~50℃需降额使用：每超过 1℃ 输出电流降额 2%。 |
| 存贮环境温度 | -40~+70℃ |
| 使用场所 | 室内，不受阳光直射，无尘埃、腐蚀性气体、可燃性气体、油雾、水蒸汽、滴水或盐份等。 |
| 海拔高度 | 低于 1000 米，1000 米以上需降额使用。 |
| 湿度 | 小于 95%RH，无水珠凝结。 |
| 耐振 | 2~9Hz 时为 3.5m/s²，9~200Hz 时为 10m/s²（IEC60721-3-3） |
| 防护等级 | IP54 |
| 污染等级 | 2 级（干性，非导电灰尘污染） |
| 型号 | 适配电机 (kW) |
输入电流 (A) |
输出电流 (A) |
额定容量 (A) |
W 宽(mm) |
H 高(mm) |
D 深(mm) |
W1 深1(mm) |
H1 高1(mm) |
Ød 半径(mm) |
GW 重量(kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1相输入和3相输出 220V (-15%~+15%容差) | |||||||||||
| FC610-2S-0.75P | 0.75 | 8.2 | 4.0 | 1.5 | 126 | 173 | 136 | 101 | 158 | Ø3.5 | 2.48 |
| FC610-2S-1.5P | 1.5 | 14 | 7.0 | 3.0 | |||||||
| FC610-2S-2.2P | 2.2 | 23 | 9.6 | 4.0 | |||||||
| 3相输入和3相输出 380V (-15%~+15%容差) | |||||||||||
| FC610-4T-2.2P | 2.2 | 5.8 | 5.1 | 4.0 | 126 | 173 | 136 | 101 | 158 | Ø3.5 | 2.48 |
| FC610-4T-4.0P | 4.0 | 10 | 8.6 | 5.9 | |||||||
| FC610-4T-5.5P | 5.5 | 14.6 | 12.5 | 8.6 | 200 | 235 | 146 | 129 | 225 | Ø4 | 3.85 |
| FC610-4T-7.5P | 7.5 | 20.5 | 17.5 | 12 | |||||||
| FC610-4T-11P | 11 | 28 | 25 | 16 | 4.0 | ||||||
