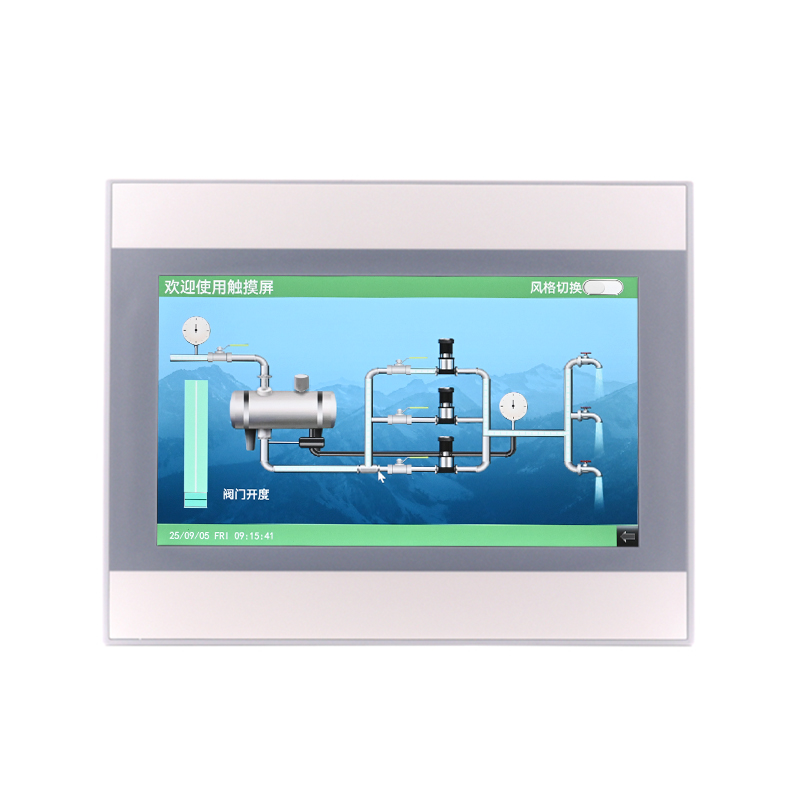

HMI-HR60系列 标准型人机界面
HMI系列是本公司开发和制造的触摸屏。本产品提供各种通信端⼝，⽤于快速通信和⽅便控制各种机器系统和设施。它具有功能全⾯、运⾏稳定等特点。
本公司⽣产的触摸屏具有先进的窄边框和宽屏幕设计。它配备了多个COM端⼝和⼀个以太⽹端⼝。具有多语⾔输⼊功能，为全球客户提供简单的操作。
江昇控制生产的触摸屏具有先进的窄框和宽屏设计。它配备了多个COM端口和一个以太网端口。具有多语言输入功能，为全球客户提供简单操作。
| 产品型号 | HR6051NN | HR6051NE | HR6052NN | HR6052NE | |
| 模块 | 指标 | 参数 | |||
| 显示 | 液晶显示屏 | 4.3英寸TFT | |||
| 分辨率 | 480*272 | 800*480 | |||
| 亮度 | 400cd/㎡ | 400cd/㎡ | |||
| 对比度 | 500:01:00 | 1000:01:00 | |||
| 背光 | LED | ||||
| 背光源寿命 | ＞30,000 hours | ||||
| 颜色 | 16.77M, 24 bit | ||||
| Visua角 | 50’/60’/60’/60′ | 80’/80’/80’/80′ | |||
| 触控 | 触摸屏 | 4线电阻型 | |||
| 触控精确度 | 长度(x轴)±2%;宽度(y轴)±2% | ||||
| 存储器 | 闪存 | 128MB | 128MB | ||
| RAM | 64MB | 128MB | |||
| 中央处理单元 | ARM Cortex-A7 Dual core 1GHz | ||||
| 通讯端口 | USB 驱动 | USB 2.0*1 | |||
| RS-232 | COM1 | ||||
| RS-485 | COM2：2W/4W；COM3：2W | ||||
| 以太网 | 不支持 | 10/100Mbps自适应调节 | 不支持 | 10/100Mbps自适应调节 | |
| 4G 远程 | 不支持 | ||||
| 实时时钟 | 内置的实时时钟 | ||||
| 供电 | 输入电压 | 9-36±10%V直流电 | |||
| 额定功率 | 3W (160mA@24V直流电) | ||||
| 隔离电源 | 内置 | ||||
| 电源中断容忍度 | <5mS | ||||
| 耐压 | 500V交流电一分钟 | ||||
| 绝缘阻抗 | 50MΩ@500V交流电 | ||||
| 结构 | 尺寸 | 128*102*36 mm | |||
| 打包尺寸 | 155*155*55 mm | ||||
| 孔 | 120*94 mm | ||||
| 固定方式 | 面板装配 | ||||
| 重量 | 含内盒约0.4Kg | ||||
| 外壳材料 | 工程塑料 | ||||
| 机械振动 | 10 ~ 25Hz(X轴、Y轴、Z轴2G 30分钟) | ||||
| 操作环境 | 防水等级 | 面板:IP65,后盖:IP20 | |||
| 温度 | 0-50℃（32°-122°F） | ||||
| 湿度 | 10%-90%(无凝结) | ||||
| 储存温度 | -20-60℃（-4°–144°F） | ||||
| 冷却 | 自然空气冷却 | ||||
| 专业认证 | CE | CE认证编号: LCS211214020AE | |||
| 软件 | FCTouch PRO V1.2.28或更新版本 | ||||
| 产品型号 | HR6071NN | HR6071NE | HR6072NN | HR6072NE | |
| 模块 | 指标 | 参数 | |||
| 显示 | 液晶显示屏 | 7 英寸 TFT | |||
| 分辨率 | 800*480 | 1024*600 | |||
| 亮度 | 400cd/㎡ | 400cd/㎡ | |||
| 对比度 | 500:01:00 | 1000:01:00 | |||
| 背光 | LED | ||||
| 背光源寿命 | ＞30,000 hours | ||||
| 颜色 | 16.77M, 24 bit | ||||
| Visua角 | 50’/60’/60’/60′ | 80’/80’/80’/80′ | |||
| 触控 | 触摸屏 | 4线电阻型 | |||
| 触控精确度 | 长度(x轴)±2%;宽度(y轴)±2% | ||||
| 存储器 | 闪存 | 128MB | 128MB | ||
| RAM | 64MB | 128MB | |||
| 中央处理单元 | ARM Cortex-A7 Dual core 1GHz | ||||
| 通讯端口 | USB 驱动 | USB 2.0*1 | |||
| RS-232 | COM1 | ||||
| RS-485 | COM2：2W/4W；COM3：2W | ||||
| 以太网 | 不支持 | 10/100Mbps自适应调节 | 不支持 | 10/100Mbps自适应调节 | |
| 4G 远程 | 可扩展 | ||||
| 实时时钟 | 内置的实时时钟 | ||||
| 供电 | 输入电压 | 9-36±10%V直流电 | |||
| 额定功率 | 7W (240mA@24V直流电) | ||||
| 隔离电源 | 内置 | ||||
| 电源中断容忍度 | <5mS | ||||
| 耐压 | 500V交流电一分钟 | ||||
| 绝缘阻抗 | 50MΩ@500V交流电 | ||||
| 结构 | 尺寸 | 212*156*45 mm | |||
| 打包尺寸 | 255*205*80 mm | ||||
| 孔 | 192*138 mm | ||||
| 固定方式 | 面板装配 | ||||
| 重量 | 含内盒约0.9Kg | ||||
| 外壳材料 | 工程塑料 | ||||
| 机械振动 | 10 ~ 25Hz(X轴、Y轴、Z轴2G 30分钟) | ||||
| 操作环境 | 防水等级 | 面板:IP65,后盖:IP20 | |||
| 温度 | 0-50℃（32°-122°F） | ||||
| 湿度 | 10%-90%(无凝结) | ||||
| 储存温度 | -20-60℃（-4°–144°F） | ||||
| 冷却 | 自然空气冷却 | ||||
| 专业认证 | CE | CE认证编号: LCS211214020AE | |||
| 软件 | FCTouch PRO V1.2.28或更新版本 | ||||
| 产品型号 | HR6010NN | HR6010NE | |
| 模块 | 指标 | 参数 | |
| 显示 | 液晶显示屏 | 10.1 英寸 TFT | |
| 分辨率 | 1024*600 | ||
| 亮度 | 350cd/㎡ | ||
| 对比度 | 1000:01:00 | ||
| 背光 | LED | ||
| 背光源寿命 | ＞35,000 hours | ||
| 颜色 | 16.77M, 24 bit | ||
| Visua角 | 60’/75’/75’/75′ | ||
| 触控 | 触摸屏 | 4线电阻型 | |
| 触控精确度 | 长度(x轴)±2%;宽度(y轴)±2% | ||
| 存储器 | 闪存 | 128MB | |
| RAM | 128MB | ||
| 中央处理单元 | ARM Cortex-A7 Dual core 1GHz | ||
| 通讯端口 | USB 驱动 | USB 2.0*1 | |
| RS-232 | COM1 | ||
| RS-485 | COM2：2W/4W；COM3：2W | ||
| 以太网 | 不支持 | 10/100Mbps自适应调节 | |
| 4G 远程 | 可扩展 | ||
| 实时时钟 | 内置的实时时钟 | ||
| 供电 | 输入电压 | 9-36±10%V直流电 | |
| 额定功率 | 10W (420mA@24VDC) | ||
| 隔离电源 | 内置 | ||
| 电源中断容忍度 | <5mS | ||
| 耐压 | 500V交流电一分钟 | ||
| 绝缘阻抗 | 50MΩ@500V交流电 | ||
| 结构 | 尺寸 | 280*220*45 mm | |
| 打包尺寸 | 320*270*80 mm | ||
| 孔 | 260*202 mm | ||
| 固定方式 | 面板装配 | ||
| 重量 | 含内盒约1.4Kg | ||
| 外壳材料 | 工程塑料 | ||
| 机械振动 | 10 ~ 25Hz(X轴、Y轴、Z轴2G 30分钟) | ||
| 操作环境 | 防水等级 | 面板:IP65,后盖:IP20 | |
| 温度 | 0-50℃（32°-122°F） | ||
| 湿度 | 10%-90%(无凝结) | ||
| 储存温度 | -20-60℃（-4°–144°F） | ||
| 冷却 | 自然空气冷却 | ||
| 专业认证 | CE | CE认证编号: LCS211214020AE | |
| 软件 | FCTouch PRO V1.2.28或更新版本 | ||
| 产品型号 | 串行口 | 以太网接口 | 液晶显示屏 | 外壳材料 | 分辨率 | 重量 (kg) |
||
| HR6051NN | 3 | 0 | 4.3英寸TFT触摸屏 | 工程塑料 | 480*272 | 0.50 | ||
| HR6051NE | 3 | 1 | 4.3英寸TFT触摸屏 | 工程塑料 | 480*272 | 0.50 | ||
| HR6052NN | 3 | 0 | 4.3英寸TFT触摸屏 | 工程塑料 | 800*480 | 0.50 | ||
| HR6052NE | 3 | 1 | 4.3英寸TFT触摸屏 | 工程塑料 | 800*480 | 0.50 | ||
| HR6071NN | 3 | 0 | 7 英寸TFT触摸屏 | 工程塑料 | 800*480 | 1.00 | ||
| HR6071NE | 3 | 1 | 7英寸TFT触摸屏 | 工程塑料 | 800*480 | 1.00 | ||
| HR6072NN | 3 | 0 | 7 英寸TFT触摸屏 | 工程塑料 | 1024*600 | 1.00 | ||
| HR6072NE | 3 | 1 | 7 英寸TFT触摸屏 | 工程塑料 | 1024*600 | 1.00 | ||
| HR6010NN | 3 | 0 | 10.1 英寸TFT触摸屏 | 工程塑料 | 1024*600 | 1.50 | ||
| HR6010NE | 3 | 1 | 10.1 英寸TFT触摸屏 | Engineer Plastics | 1024*600 | 1.50 | ||
| 产品型号 | 串行口 | 以太网接口 | 4G | WIFI | USB | HDMI | 外壳材料 | 分辨率 |
| HD-Box | 3 | 3 | 0 | 0 | 2 | 1 | 压铸铝合金 | 1920*1080 |
| HD-Box-G | 3 | 3 | 1 | 0 | 2 | 1 | 压铸铝合金 | 1920*1080 |
| HD-Box-W | 3 | 3 | 0 | 1 | 2 | 1 | 压铸铝合金 | 1920*1080 |
| HD-Box-GW | 3 | 3 | 1 | 1 | 2 | 1 | 压铸铝合金 | 1920*1080 |
