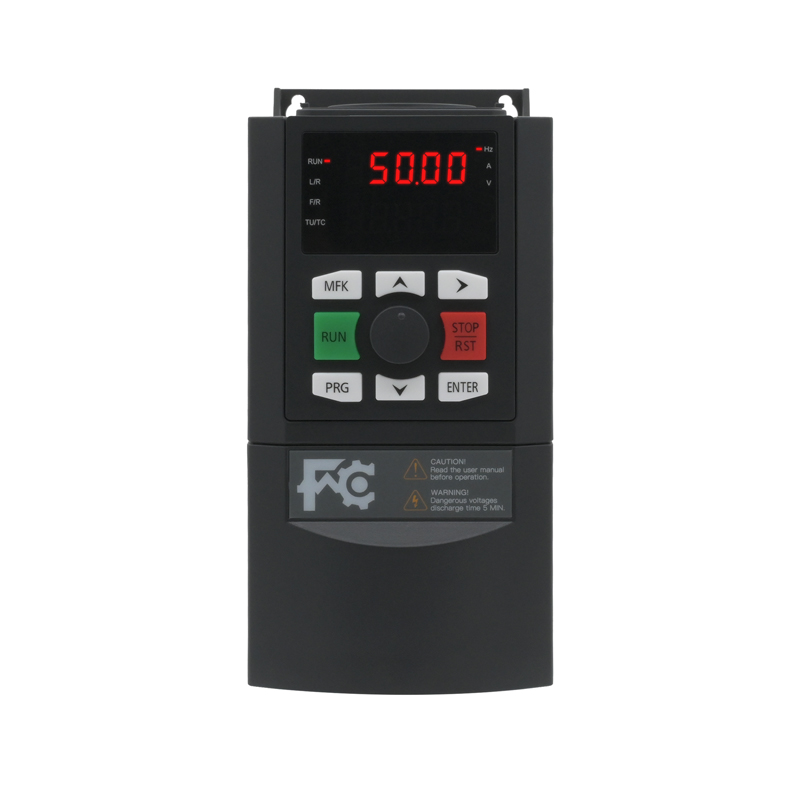

PV100系列光伏水泵变频器(0.4~37kW)

PV100 系列变频器是江昇控制推出的一款用于光伏水泵的新型变频器。根据市场变化和客户需求，该产品在可用性和性能上进行了优化，同时扩大了适用电压等级和功率范围，可应用于单相/三相 220V 和三相 380V 的水泵。

FC190-4T 系列变频器规格参数表

型号	适配电机 (kW)	输入电流 (A)	输出电流 (A)	额定容量 (A)	W 宽(mm)	H 高(mm)	D 深(mm)	W1 深1(mm)	H1 高1(mm)	Ød 半径(mm)	GW 重量(kg)
单相输入和单相输出 220V (-15%~+15%容差)
PV100-2SS-0.4	0.4	6.5	4.2	0.7	89.6	197.2	139	74	187	Ø5	1.5
PV100-2SS-0.75	0.75	9.3	7.2	1.5
PV100-2SS-1.5	1.5	15.7	10.2	3.0
PV100-2SS-2.2	2.2	24	14	4.0	102	202	162	90	189.1	Ø5.6	3
单相输入和3相输出 220V (-15%~+15%容差)
PV100-2S-0.4	4.0	6.5	2.5	0.7	89.6	197.2	139	74	187	Ø5	1.5
PV100-2S-0.75	0.75	9.3	4.2	1.5
PV100-2S-1.5	1.5	15.7	7.5	3
PV100-2S-2.2	2.2	24	14	4
3相输入和3相输出 220V (-15%~+15%容差)
PV100-2T-4.0	4.0	17	16	5.9	102	202	162	90	189.1	Ø5.6	3
PV100-2T-5.5	5.5	25	20	8.5	102	202	162	90	189.1	Ø5.6	3
PV100-2T-7.5	7.5	33	30	11	125	242.5	169.5	108.5	226	Ø6.3	3.5
3相输入和3相输出 380V (-15%~+15%容差)
PV100-4T-0.75	0.75	3.4	2.5	1.5	89.6	197.2	139	74	187	Ø5	1.5
PV100-4T-1.5	1.5	5	4.2	3
PV100-4T-2.2	2.2	5.8	5.5	4
PV100-4T-4.0	4.0	13.5	9.5	5.9
PV100-4T-5.5	5.5	19.5	14	8.9
PV100-4T-7.5	7.5	25	18.5	11	102	202	162	90	189.1	Ø5.6	3
PV100-4T-11	11	32	25	4	102	202	162	90	189.1	Ø5.6	3
PV100-4T-15	15	40	32	21	125	242.5	169.5	108.5	226	Ø6.3	3.5
PV100-4T-18.5	18.5	47	38	24	125	242.5	169.5	108.5	226	Ø6.3	3.5
PV100-4T-22	22	51	45	30	165	297	206.2	147	278.5	Ø7	6
PV100-4T-30	30	70	60	39	165	297	206.2	147	278.5	Ø7	6
PV100-4T-37	37	80	75	49	225	360	231.7	206	342	Ø7	10

产品型号规格参数表
